M1350外圆磨床

全国热线
400-088-9696
产品介绍

M1350

M1450

M1363

M1463

机床性能结构特:

M1350/1363型外圆磨床适用于磨削圆柱形或圆锥形回转体工件的外圆表面。

M1450/1463型万能外圆磨床适用于圆柱或圆锥形回转体工件的外圆或内圆表面的磨削。

工作台纵向移动由液压无级变速驱动,亦可用手轮传动;导轨采用贴塑导轨,强制供油润滑,吸振耐磨,低速运行平稳。

砂轮架横进给由液压驱动快速进退,手轮传动实现粗、精进给。

砂轮主轴采用高刚性套筒式动静压轴承支承,回转精度高,刚性强。

头架采用双速电机——三档齿轮变速,传动精度高,刚性好,操作方便。万能型(14)头架主轴采用滑动轴承结构,前轴承间隙可调,以适应顶尖


或卡盘磨削的需要。万能型(14)头架可在逆时针90度范围内任意角度调整,以适应卡盘磨削内外圆锥形工件。

万能型(14)具有内圆磨削功能,内磨主轴采用滚动轴承支承,通过更换皮带轮可获得四种转速,以磨削不同直径的内圆。

砂轮修整器分别安装在工作台上和尾架上,具有两种修整方式。

机床整体布局合理,操作手柄集中、形象,操作简便安全。

机床规格参数

规格

单位

M1350c
×2000

M1450c
×2000

M1363
×2000

M1463
×2000

M1350c
×2500

M1450c
×2500

M1363
×2500

M1463
×2500

M1350c
×3000

M1450c
×3000

M1363
×3000

M1463
×3000

中心高

mm

270

335

270

335

270

335

顶尖距

mm

2000

2000

2500

2500

3000

3000

最大工件回转直径

mm

500

630

500

630

500

630

最大磨削长度

mm

2000

2500

3000

外圆直径磨削范围

mm

30-500

30-630

30-500

30-630

30-500

30-630

内圆直径磨削范围

mm

-

50-250

-

50-300

-

50-250

-

50-300

-

50-250

-

50-300

顶尖间最大重量

kg

1000

1000

1000

1000

1000

1000

砂轮

尺寸(外径×宽×内径)

mm

Φ750×75×Φ305

*Φ750×75×Φ305

Φ750×75×Φ305

*Φ750×75×Φ305

Φ750×75×Φ305

*Φ750×75×Φ305

最大线速度

m/sec

35

35(45)

35

35

35(45)

35

35

35(45)

35

工作台回转角度

顺时针


2°

2°

2°

2°

2°

2°

逆时针


4°

4°

4°

4°

3°

3°

主轴锥孔
莫氏圆锥号

头架


6#

公制80

6#

6#

公制80

6#

6#

公制80

6#
公制80

尾架


6#

公制80

6#

6#

公制80

6#

6#

公制80

6#
公制80

机床电机总功率

Kw

18

20

24

26

18

20

24

26

18

20

24

26

机床净重

Kg

8100

11500

8500

13000

10000

16000

机床外包装尺寸

mm

6000×2200×2000

6000×2600×2300

6700×2200×2000

6700×2600×2000

7800×2200×2000

7800×2600×2000


注:*M1363型可以使用Φ900×75×Φ305砂轮


工作精度

序号

检验项目

试件简图

检验项目

M1350×2000
M1350×2500
M1350×3000

M1450×2000
M1450×2500
M1450×3000

M1363×2000
M1363×2500
M1363×3000

M1463×2000
M1463×2500
M1463×3000

P1

磨削顶尖间试件的精度


圆度

0.0025mm

0.0025mm

纵截面直径一致性

0.008mm

0.008mm

粗糙度

Ra≤0.32μm

Ra≤0.32μm

P2

卡盘上磨削短试件的精度

http://www.bemtw.com/inc/uploads/ckeditor/20120502063637238.png

圆度


0.0035mm


0.0035mm

粗糙度


Ra≤0.32μm


Ra≤0.32μm

P3

卡盘上磨削内孔试件的精度

http://www.bemtw.com/inc/uploads/ckeditor/20120502063649628.png

圆度


0.0025mm


0.0025mm

纵截面直径一致性


0.015mm



0.015mm

粗糙度


Ra≤0.32μm


Ra≤0.32μm


机床型号

A

B

C

D

M1350×2000

2615

960

5230

7150

M1450×2000

M1350×2500

3015

1210

6030

8450

M1450×2500

M1350×3000

3535

1500

7070

10070

M1450×3000

M13(4)63×2000

2250

1050

5500

7600

M13(4)63×2500

3150

1250

6300

8800

M13(4)63×2500

3650

1850

7300

11000

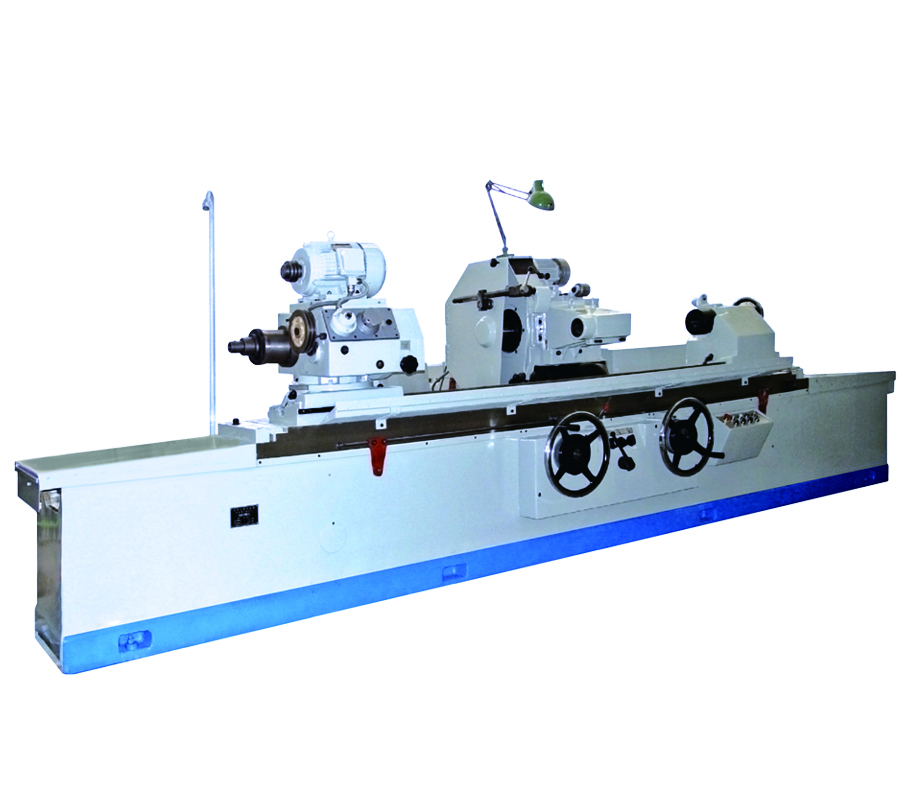

M1350外圆磨床(图3)
