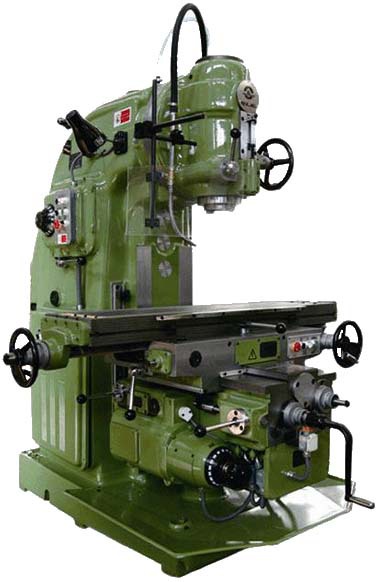

XA5032 立式铣床
XA5032立式铣床是改进型通用产品。该产品操作方便，性能可靠，广泛适用于各类机械加工部门，加工各种平面、沟槽、齿轮等配置万能铣头、圆工作台、分度头等铣床附件，可进一步扩大机床使用范围.
XA5032型立式升降台铣床主要技术参数
主要技术参数 | Specifications | 单位 （Units） | XA5032 | 工作台尺寸 | Table size（length × width） | mm | 1250×320 | 工作台T型槽个数/宽度/间距 | Number/Width/Distance of T-slot | mm | 3/18/70 | 工作台最大承重 | Max. load of table | kg | 500 | X向（工作台纵向）手动/机动 | Longitudinal travel (manual/auto) | mm | 700/680 | Y向（滑座横向）手动/机动 | Transverse travel (manual/auto) | mm | 255/240 | Z向（升降台垂向）手动/机动 | Vertical travel (manual/auto) | mm | 350/330 | 切削进给速度 | Cutting feed speed（X/Y/Z） | mm/min | 23.5-1180/15-786/8-394 | 快速移动速度 | Rapid feed speed（X/Y/Z） | mm/min | 2300/1533/770 | 主轴转速范围 | Spindle speed range | rpm | 30-1500 | 主轴转速级数 | Spindle speed step | 级(steps） | 18 | 主轴轴向移动距离 | Spindle travel | mm | 70 | 主轴最大回转角度 | Max. swivel angle of spindle | | ±45° | 主轴端面至工作台距离 | Distance between spindle nose and table surface | mm | 60-410 | 主轴中心线到床身垂直导轨距离 | Distance between spindle and column | mm | 350 | 主轴孔锥度 | Spindle taper | | ISO50 7:24 | 主轴孔径 | Spindle bore | mm | Φ29 | 主轴电机功率 | Spindle motor power | kW | 7.5 | 进给电机功率 | Feed motor power | kW | 1.5 | 外形尺寸 | Overall dimension | mm | 2294×1780×2150 | 整机重量 | Machine weight | kg | 2800 |
|
